EMF010 |
m² |

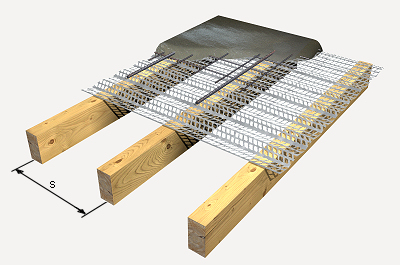

Sostre de biguetes de fusta i encofrat "NERVOMETAL". |
51,57€ |
|
Sostre tradicional amb un intereix de 50 cm, compost per biguetes de fusta serrada de pi silvestre (Pinus sylvestris) procedent d'Espanya, de 70x70 mm de secció, classe resistent C18 segons UNE-EN 338 i UNE-EN 1912, qualitat estructural ME-2 segons UNE 56544; per a classe d'ús 1 segons UNE-EN 335, amb protecció davant d'agents biòtics que es correspon amb la classe de penetració NP1 segons UNE-EN 351-1, amb acabat raspallat, col·locades mitjançant recolzament sobre element estructural; encofrat de xapa d'acer laminat en fred "NERVOMETAL" de 0,5 mm de gruix; acer UNE-EN 10080 B 500 S, quantia 1,1 kg/m², en capa de compressió de 4 cm de gruix de formigó lleuger HLE-25/F/8/XC3, sèrie Ultra Series Ligero "LAFARGEHOLCIM", densitat 1700 kg/m³, (quantitat mínima de ciment 275 kg/m³), fabricat en central, i abocament amb cubilot; apuntalament i desapuntalament de les biguetes. Inclús làmina de polietilè per a la protecció de les biguetes, filferro de lligar, separadors, elements de lligat de biguetes i cèrcols perimetrals de planta i buits. |
|
Codi |
Unitat |
Descripció |
Rendiment |
Preu unitari |
Import |
|
1 |
Materials |
||||
|
mt50spa052b |
m |
Tauló de fusta de pi, de 20x7,2 cm. |
0,040 |
6,32 |
0,25 |
|
mt50spa101 |
kg |
Claus d'acer. |
0,045 |
1,87 |
0,08 |
|
mt50spa081a |
U |
Puntal metàl·lic telescòpic, de fins a 3 m d'altura. |
0,013 |
19,25 |
0,25 |
|
mt07mee100gai1baa |
m³ |
Fusta serrada de pi silvestre (Pinus sylvestris) procedent d'Espanya per biguetes, de fins a 5 m de longitud, de 70x70 mm de secció, classe resistent C18 segons UNE-EN 338 i UNE-EN 1912, qualitat estructural ME-2 segons UNE 56544; per a classe d'ús 1 segons UNE-EN 335, amb protecció davant d'agents biòtics que es correspon amb la classe de penetració NP1 segons UNE-EN 351-1, amb acabat raspallat. |
0,010 |
654,84 |
6,55 |
|
mt32war020 |
m² |

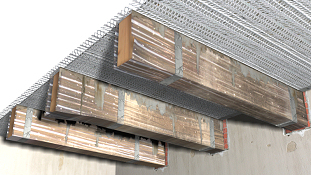

Làmina de polietilè transparent, de 0,2 mm d'espessor. |
1,000 |
0,17 |
0,17 |
|
mt08efb010b |
m² |

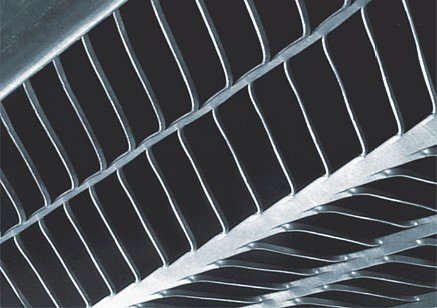

Xapa d'acer laminat en fred, "NERVOMETAL", acabat zincat, de 0,5 mm d'espessor. |
1,100 |
4,65 |
5,12 |
|
mt07emr111b |
U |
Clau, de 4 mm de diàmetre i 50 mm de longitud, d'acer galvanitzat d'alta adherència. |
4,000 |
0,09 |
0,36 |
|
mt07aco020o |
U |
Separador homologat per malla electrosoldada. |
1,000 |
0,09 |
0,09 |
|
mt07aco010g |
kg |
Acer en barres corrugades, UNE-EN 10080 B 500 S, subministrat en obra en barres sense elaborar, de varis diàmetres. |
1,100 |
1,22 |
1,34 |
|
mt08var050 |
kg |
Filferro galvanitzat per a lligar, de 1,30 mm de diàmetre. |
0,013 |
1,50 |
0,02 |
|
mt10hal100b |
m³ |
Formigó lleuger HA-25/F/8/XC3, sèrie Ultra Series Ligero "LAFARGEHOLCIM", de 1700 kg/m³ de densitat, quantitat mínima de ciment 275 kg/m³, fabricat en central. |
0,042 |
261,08 |
10,97 |
|
Subtotal materials: |
25,20 |
||||
|
2 |
Mà d'obra |
||||
|
mo048 |
h |
Oficial 1ª muntador d'estructura de fusta. |
0,119 |
27,47 |
3,27 |
|
mo095 |
h |
Ajudant muntador d'estructura de fusta. |
0,088 |
24,43 |
2,15 |
|
mo044 |
h |
Oficial 1ª encofrador. |
0,116 |
27,47 |
3,19 |
|
mo091 |
h |
Ajudant encofrador. |
0,116 |
24,43 |
2,83 |
|
mo043 |
h |
Oficial 1ª ferrallista. |
0,015 |
27,47 |
0,41 |
|
mo090 |
h |
Ajudant ferrallista. |
0,013 |
24,43 |
0,32 |
|
mo045 |
h |
Oficial 1ª estructurista, en treballs de posada en obra del formigó. |
0,240 |
27,47 |
6,59 |
|
mo092 |
h |
Ajudant estructurista, en treballs de posada en obra del formigó. |
0,270 |
24,43 |
6,60 |
|
Subtotal mà d'obra: |
25,36 |
||||
|
3 |
Costos directes complementaris |
||||
|
% |
Costos directes complementaris |
2,000 |
50,56 |
1,01 |
|
|
Cost de manteniment decennal: 7,74€ en els primers 10 anys. |
Costos directes (1+2+3): |
51,57 |
|||
Plec de condicions
|
UNITAT D'OBRA EMF010: SOSTRE DE BIGUETES DE FUSTA I ENCOFRAT "NERVOMETAL". CARACTERÍSTIQUES TÈCNIQUES Sostre tradicional amb un intereix de 50 cm, compost per biguetes de fusta serrada de pi silvestre (Pinus sylvestris) procedent d'Espanya, de 70x70 mm de secció, classe resistent C18 segons UNE-EN 338 i UNE-EN 1912, qualitat estructural ME-2 segons UNE 56544; per a classe d'ús 1 segons UNE-EN 335, amb protecció davant d'agents biòtics que es correspon amb la classe de penetració NP1 segons UNE-EN 351-1, amb acabat raspallat, col·locades mitjançant recolzament sobre element estructural; encofrat de xapa d'acer laminat en fred "NERVOMETAL" de 0,5 mm de gruix; acer UNE-EN 10080 B 500 S, quantia 1,1 kg/m², en capa de compressió de 4 cm de gruix de formigó lleuger HLE-25/F/8/XC3, sèrie Ultra Series Ligero "LAFARGEHOLCIM", densitat 1700 kg/m³, (quantitat mínima de ciment 275 kg/m³), fabricat en central, i abocament amb cubilot; apuntalament i desapuntalament de les biguetes. Inclús làmina de polietilè per a la protecció de les biguetes, filferro de lligar, separadors, elements de lligat de biguetes i cèrcols perimetrals de planta i buits. NORMATIVA D'APLICACIÓ
Elaboració, transport i posada en obra del formigó: Código Estructural.
Execució: CTE. DB-SE-M Seguridad estructural: Madera.
Muntatge i desmuntatge del sistema d'encofrat: Código Estructural. CRITERI D'AMIDAMENT EN PROJECTE Superfície mesurada en veritable magnitud des de les cares exteriors dels cèrcols del perímetre, segons documentació gràfica de Projecte, deduint els buits de superfície major de 6 m². CONDICIONS PRÈVIES QUE S'HAN DE COMPLIR ABANS DE LA EXECUCIÓ DE LES UNITATS D'OBRA DEL SUPORT. El contingut d'humitat de la fusta serà el d'equilibri higroscòpic abans de la seva utilització en obra. AMBIENTALS. Se suspendran els treballs de formigonat quan plogui amb intensitat, neu, existeixi vent excessiu, una temperatura ambient superior a 40°C o es prevegi que dins de les 48 hores següents pugui descendir la temperatura ambienti per sota dels 0°C. DEL CONTRACTISTA. Disposarà en obra d'una sèrie de mitjans, en previsió que es produeixin canvis bruscs de les condicions ambientals durant el formigonat o posterior període d'enduriment, no podent començar-se el formigonat dels diferents elements sense l'autorització per escrit del director de l'execució de l'obra. PROCÉS D'EXECUCIÓ FASES D'EXECUCIÓ. Preparació del perímetre de recolzament de les biguetes. Replanteig i col·locació en sec de les biguetes. Protecció de les biguetes. Apuntalament. Resolució del recolzament sobre l'element estructural. Muntatge de l'encofrat. Col·locació d'armadures amb separadors homologats. Abocament i compactació del formigó. Reglejat i anivellació de la capa de compressió. Curat del formigó. Desapuntalament. CONDICIONS DE TERMINACIÓ. El conjunt serà estable, tendrà lligament propi i amb els elements de recolzament i transmetrà correctament les càrregues a l'estructura. L'acabat superficial serà l'adequat per al posterior tractament de protecció. CONSERVACIÓ I MANTENIMENT. S'evitarà l'actuació sobre l'element d'accions mecàniques no previstes en el càlcul. CRITERI D'AMIDAMENT EN OBRA I CONDICIONS D'ABONAMENT Es mesurarà, en veritable magnitud, des de les cares exteriors dels cèrcols del perímetre, la superfície realment executada segons especificacions de Projecte, deduint els buits de superfície major de 6 m². Es consideren exclosos tots els elements integrants del sostre senyalats en els plànols i detalls del Projecte. |
Residus generats
|
Codi LER |
Tipus |
Pes (kg) |
Volum (l) |
|
17 02 01 |
Fusta. |
0,354 |
0,322 |
|
17 04 05 |
Ferro i acer. |
0,157 |
0,075 |
|
17 06 04 |
Materials d'aïllament diferents dels especificats en els codis 17 06 01 i 17 06 03. |
0,011 |
0,018 |
|
17 01 01 |
Formigó (formigons, morters i prefabricats). |
0,179 |
0,119 |
|
Residus generats: |
0,701 |
0,534 |
|
|
15 01 01 |
Envasos de paper i cartró. |
0,432 |
0,576 |
|
17 02 03 |
Plàstic. |
0,204 |
0,340 |
|
Envasos: |
0,636 |
0,916 |
|
|
Total residus: |
1,337 |
1,450 |
