EMF040

m²

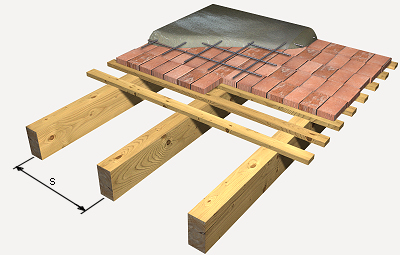

Forjat de biguetes de fusta i entrebigat amb llata i maons ceràmics col·locats per taula.

98,26€

Forjat tradicional amb un intereix de 50 cm, compost per biguetes de fusta serrada de pi silvestre (Pinus sylvestris) procedent d'Espanya, de 70x70 mm de secció, classe resistent C18 segons UNE-EN 338 i UNE-EN 1912, qualitat estructural ME-2 segons UNE 56544; per a classe d'ús 1 segons UNE-EN 335, amb protecció davant d'agents biòtics que es correspon amb la classe de penetració NP1 segons UNE-EN 351-1, amb acabat raspallat col·locades mitjançant recolzament sobre element estructural; entrebigat compost de llates de fusta serrada de pi silvestre (Pinus sylvestris) procedent d'Espanya, de 70x30 mm de secció, classe resistent C18 segons UNE-EN 338 i UNE-EN 1912, qualitat estructural ME-2 segons UNE 56544; per a classe d'ús 1 segons UNE-EN 335, amb protecció davant d'agents biòtics que es correspon amb la classe de penetració NP1 segons UNE-EN 351-1, amb acabat raspallat, sobre les que recolza un tauler de maons ceràmics cara vista massissos d'elaboració manual, tipus teular, color vermell, 24x11,5x3,5 cm, col·locats per post; i malla electrosoldada ME 20x20 Ø 5-5 B 500 T 6x2,20 UNE-EN 10080, en capa de compressió de 4 cm de gruix de formigó lleuger HLE-25/F/8/XC3, sèrie Ultra Series Ligero "LAFARGEHOLCIM", densitat 1700 kg/m³, (quantitat mínima de ciment 275 kg/m³), fabricat en central, i abocament amb cubilot; apuntalament i desapuntalament de les biguetes. Inclús, filferro de lligar, separadors, elements de lligat de biguetes i cèrcols perimetrals de planta i buits.

Codi

Unitat

Descripció

Rendiment

Preu

unitari

Import

1

Materials

mt50spa052b

m

Tauló de fusta de pi, de 20x7,2 cm.

0,040

6,32

0,25

mt50spa101

kg

Claus d'acer.

0,045

1,87

0,08

mt50spa081a

U

Puntal metàl·lic telescòpic, de fins a 3 m d'altura.

0,013

19,25

0,25

mt07mee100gai1baa

m³

Fusta serrada de pi silvestre (Pinus sylvestris) procedent d'Espanya per biguetes, de fins a 5 m de longitud, de 70x70 mm de secció, classe resistent C18 segons UNE-EN 338 i UNE-EN 1912, qualitat estructural ME-2 segons UNE 56544; per a classe d'ús 1 segons UNE-EN 335, amb protecció davant d'agents biòtics que es correspon amb la classe de penetració NP1 segons UNE-EN 351-1, amb acabat raspallat.

0,010

654,84

6,55

mt07emr111b

U

Clau, de 4 mm de diàmetre i 50 mm de longitud, d'acer galvanitzat d'alta adherència.

4,000

0,09

0,36

mt07mee100iah1baa

m³

Fusta serrada de pi silvestre (Pinus sylvestris) procedent d'Espanya per a llates, de fins a 5 m de longitud, de 70x30 mm de secció, classe resistent C18 segons UNE-EN 338 i UNE-EN 1912, qualitat estructural ME-2 segons UNE 56544; per a classe d'ús 1 segons UNE-EN 335, amb protecció davant d'agents biòtics que es correspon amb la classe de penetració NP1 segons UNE-EN 351-1, amb acabat raspallat.

0,009

654,84

5,89

mt05mte010a

U

Maó ceràmic cara vista massís d'elaboració manual (teular), color vermell, 24x11,5x3,5 cm, per a ús en fàbrica no protegida (peça U), densitat 1850 kg/m³, segons UNE-EN 771-1.

37,800

0,60

22,68

mt09mif010ca

t

Morter industrial per a obra de paleta, de ciment, color gris, categoria M-5 (resistència a compressió 5 N/mm²), subministrat en sacs, segons UNE-EN 998-2.

0,005

40,20

0,20

mt07aco020o

U

Separador homologat per malla electrosoldada.

1,000

0,09

0,09

mt07ame010d

m²

Malla electrosoldada ME 20x20 Ø 5-5 B 500 T 6x2,20 UNE-EN 10080.

1,100

1,49

1,64

mt08var050

kg

Filferro galvanitzat per a lligar, de 1,30 mm de diàmetre.

0,017

1,50

0,03

mt10hal100b

m³

Formigó lleuger HA-25/F/8/XC3, sèrie Ultra Series Ligero "LAFARGEHOLCIM", de 1700 kg/m³ de densitat, quantitat mínima de ciment 275 kg/m³, fabricat en central.

0,042

261,08

10,97

Subtotal materials:

48,99

2

Mà d'obra

mo048

h

Oficial 1ª muntador d'estructura de fusta.

0,061

27,47

1,68

mo095

h

Ajudant muntador d'estructura de fusta.

0,031

24,43

0,76

mo020

h

Oficial 1ª construcció.

0,865

27,50

23,79

mo113

h

Peó ordinari construcció.

0,542

23,04

12,49

mo044

h

Oficial 1ª encofrador.

0,116

27,47

3,19

mo091

h

Ajudant encofrador.

0,116

24,43

2,83

mo043

h

Oficial 1ª ferrallista.

0,027

27,47

0,74

mo090

h

Ajudant ferrallista.

0,027

24,43

0,66

mo045

h

Oficial 1ª estructurista, en treballs de posada en obra del formigó.

0,009

27,47

0,25

mo092

h

Ajudant estructurista, en treballs de posada en obra del formigó.

0,039

24,43

0,95

Subtotal mà d'obra:

47,34

3

Costos directes complementaris

%

Costos directes complementaris

2,000

96,33

1,93

Cost de manteniment decennal: 14,74€ en els primers 10 anys.

Costos directes (1+2+3):

98,26

Referència norma UNE i Títol de la norma transposició de norma harmonitzada

Aplicabilitat_(a)

Obligatorietat_(b)

Sistema_(c)

UNE-EN 771-1:2011/A1:2016

10.6.2016

10.6.2017

2+/4

Especificaciones de piezas para fábrica de albañilería. Parte 1: Piezas de arcilla cocida.

UNE-EN 998-2:2012

1.6.2011

1.6.2012

2+/4

Especificaciones de los morteros para albañilería. Parte 2: Morteros para albañilería

UNITAT D'OBRA EMF040: FORJAT DE BIGUETES DE FUSTA I ENTREBIGAT AMB LLATA I MAONS CERÀMICS COL·LOCATS PER TAULA.

CARACTERÍSTIQUES TÈCNIQUES

Forjat tradicional amb un intereix de 50 cm, compost per biguetes de fusta serrada de pi silvestre (Pinus sylvestris) procedent d'Espanya, de 70x70 mm de secció, classe resistent C18 segons UNE-EN 338 i UNE-EN 1912, qualitat estructural ME-2 segons UNE 56544; per a classe d'ús 1 segons UNE-EN 335, amb protecció davant d'agents biòtics que es correspon amb la classe de penetració NP1 segons UNE-EN 351-1, amb acabat raspallat col·locades mitjançant recolzament sobre element estructural; entrebigat compost de llates de fusta serrada de pi silvestre (Pinus sylvestris) procedent d'Espanya, de 70x30 mm de secció, classe resistent C18 segons UNE-EN 338 i UNE-EN 1912, qualitat estructural ME-2 segons UNE 56544; per a classe d'ús 1 segons UNE-EN 335, amb protecció davant d'agents biòtics que es correspon amb la classe de penetració NP1 segons UNE-EN 351-1, amb acabat raspallat, sobre les que recolza un tauler de maons ceràmics cara vista massissos d'elaboració manual, tipus teular, color vermell, 24x11,5x3,5 cm, col·locats per post; i malla electrosoldada ME 20x20 Ø 5-5 B 500 T 6x2,20 UNE-EN 10080, en capa de compressió de 4 cm de gruix de formigó lleuger HLE-25/F/8/XC3, sèrie Ultra Series Ligero "LAFARGEHOLCIM", densitat 1700 kg/m³, (quantitat mínima de ciment 275 kg/m³), fabricat en central, i abocament amb cubilot; apuntalament i desapuntalament de les biguetes. Inclús, filferro de lligar, separadors, elements de lligat de biguetes i cèrcols perimetrals de planta i buits.

NORMATIVA D'APLICACIÓ

Elaboració, transport i posada en obra del formigó: Código Estructural.

Execució: CTE. DB-SE-M Seguridad estructural: Madera.

CRITERI D'AMIDAMENT EN PROJECTE

Superfície mesurada en veritable magnitud des de les cares exteriors dels cèrcols del perímetre, segons documentació gràfica de Projecte, deduint els buits de superfície major de 6 m².

CONDICIONS PRÈVIES QUE S'HAN DE COMPLIR ABANS DE LA EXECUCIÓ DE LES UNITATS D'OBRA

PROCÉS D'EXECUCIÓ

CONSERVACIÓ I MANTENIMENT.

S'evitarà l'actuació sobre l'element d'accions mecàniques no previstes en el càlcul.

CRITERI D'AMIDAMENT EN OBRA I CONDICIONS D'ABONAMENT

Es mesurarà, en veritable magnitud, des de les cares exteriors dels cèrcols del perímetre, la superfície realment executada segons especificacions de Projecte, deduint els buits de superfície major de 6 m². Es consideren exclosos tots els elements integrants del sostre senyalats en els plànols i detalls del Projecte.

Codi LER

Tipus

Pes (kg)

Volum (l)

17 02 01

Fusta.

0,375

0,341

17 04 05

Ferro i acer.

0,208

0,099

17 01 02

Maons.

2,117

1,694

17 01 01

Formigó (formigons, morters i prefabricats).

0,389

0,259

Residus generats:

3,089

2,393

15 01 01

Envasos de paper i cartró.

0,475

0,633

17 02 03

Plàstic.

0,218

0,363

17 02 01

Fusta.

0,191

0,174

Envasos:

0,884

1,170

Total residus:

3,973

3,563
