EMF030

m²

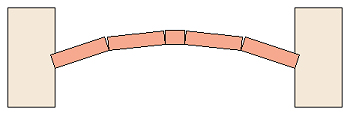

Sostre de biguetes de fusta i entrebigat de revoltó corbat ceràmic.

124,10€

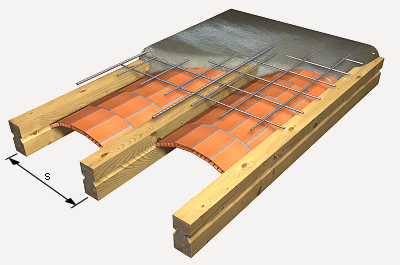

Forjat tradicional amb un intereix de 50 cm, compost per biguetes de fusta serrada de pi silvestre (Pinus sylvestris) procedent d'Espanya, de 70x70 mm de secció, amb estries en els cantells, classe resistent C18 segons UNE-EN 338 i UNE-EN 1912, qualitat estructural ME-2 segons UNE 56544; per a classe d'ús 1 segons UNE-EN 335, amb protecció davant d'agents biòtics que es correspon amb la classe de penetració NP1 segons UNE-EN 351-1, amb acabat raspallat col·locades mitjançant recolzament sobre element estructural; entrebigat amb revoltó corbat d'una rosca de maó ceràmic cara vista massís d'elaboració manual (teular), color vermell, 28x13,5x4,5 cm, amb junts de 10 mm d'espessor, rebut amb morter de ciment industrial, color gris, M-7,5, subministrat a granel, acer UNE-EN 10080 B 500 S, quantia 1,1 kg/m², i malla electrosoldada ME 20x20 Ø 5-5 B 500 T 6x2,20 UNE-EN 10080, en capa de compressió de 4 cm de gruix de formigó lleuger HLE-25/F/8/XC3, sèrie Ultra Series Ligero "LAFARGEHOLCIM", densitat 1700 kg/m³, (quantitat mínima de ciment 275 kg/m³), fabricat en central, i abocament amb cubilot; apuntalament i desapuntalament de les biguetes. Inclús, filferro de lligar, separadors, elements de lligat de biguetes i cèrcols perimetrals de planta i buits.

Codi

Unitat

Descripció

Rendiment

Preu

unitari

Import

1

Materials

mt50spa052b

m

Tauló de fusta de pi, de 20x7,2 cm.

0,040

6,32

0,25

mt50spa101

kg

Claus d'acer.

0,045

1,87

0,08

mt50spa081a

U

Puntal metàl·lic telescòpic, de fins a 3 m d'altura.

0,013

19,25

0,25

mt07mee100hai1baa

m³

Fusta serrada de pi silvestre (Pinus sylvestris) procedent d'Espanya per biguetes, de fins a 5 m de longitud, de 70x70 mm de secció, amb estries en els cantells, classe resistent C18 segons UNE-EN 338 i UNE-EN 1912, qualitat estructural ME-2 segons UNE 56544; per a classe d'ús 1 segons UNE-EN 335, amb protecció davant d'agents biòtics que es correspon amb la classe de penetració NP1 segons UNE-EN 351-1, amb acabat raspallat.

0,010

720,32

7,20

mt05bte010a

U

Maó ceràmic cara vista massís d'elaboració manual (teular), color vermell, 28x13,5x4,5 cm, per a ús en fàbrica no protegida (peça U), densitat 1850 kg/m³, segons UNE-EN 771-1.

20,970

0,75

15,73

mt08aaa010a

m³

Aigua.

0,004

1,50

0,01

mt09mif010db

t

Morter industrial per a obra de paleta, de ciment, color gris, categoria M-7,5 (resistència a compressió 7,5 N/mm²), subministrat a granel, segons UNE-EN 998-2.

0,008

37,75

0,30

mt07aco020o

U

Separador homologat per malla electrosoldada.

1,000

0,09

0,09

mt07aco010c

kg

Ferralla elaborada en taller industrial amb acer en barres corrugades, UNE-EN 10080 B 500 S, de varis diàmetres.

1,100

1,60

1,76

mt07ame010d

m²

Malla electrosoldada ME 20x20 Ø 5-5 B 500 T 6x2,20 UNE-EN 10080.

1,100

1,49

1,64

mt08var050

kg

Filferro galvanitzat per a lligar, de 1,30 mm de diàmetre.

0,030

1,50

0,05

mt10hal100b

m³

Formigó lleuger HA-25/F/8/XC3, sèrie Ultra Series Ligero "LAFARGEHOLCIM", de 1700 kg/m³ de densitat, quantitat mínima de ciment 275 kg/m³, fabricat en central.

0,147

261,08

38,38

Subtotal materials:

65,74

2

Equip i maquinària

mq06mms010

h

Mesclador continu amb sitja, per a morter industrial en sec, subministrat a granel.

0,200

1,94

0,39

Subtotal equip i maquinària:

0,39

3

Mà d'obra

mo048

h

Oficial 1ª muntador d'estructura de fusta.

0,061

27,47

1,68

mo095

h

Ajudant muntador d'estructura de fusta.

0,031

24,43

0,76

mo020

h

Oficial 1ª construcció.

1,038

27,50

28,55

mo113

h

Peó ordinari construcció.

0,528

23,04

12,17

mo044

h

Oficial 1ª encofrador.

0,116

27,47

3,19

mo091

h

Ajudant encofrador.

0,116

24,43

2,83

mo043

h

Oficial 1ª ferrallista.

0,042

27,47

1,15

mo090

h

Ajudant ferrallista.

0,040

24,43

0,98

mo045

h

Oficial 1ª estructurista, en treballs de posada en obra del formigó.

0,032

27,47

0,88

mo092

h

Ajudant estructurista, en treballs de posada en obra del formigó.

0,137

24,43

3,35

Subtotal mà d'obra:

55,54

4

Costos directes complementaris

%

Costos directes complementaris

2,000

121,67

2,43

Cost de manteniment decennal: 18,62€ en els primers 10 anys.

Costos directes (1+2+3+4):

124,10

Referència norma UNE i Títol de la norma transposició de norma harmonitzada

Aplicabilitat_(a)

Obligatorietat_(b)

Sistema_(c)

UNE-EN 771-1:2011/A1:2016

10.6.2016

10.6.2017

2+/4

Especificaciones de piezas para fábrica de albañilería. Parte 1: Piezas de arcilla cocida.

UNE-EN 998-2:2012

1.6.2011

1.6.2012

2+/4

Especificaciones de los morteros para albañilería. Parte 2: Morteros para albañilería

UNITAT D'OBRA EMF030: SOSTRE DE BIGUETES DE FUSTA I ENTREBIGAT DE REVOLTÓ CORBAT CERÀMIC.

CARACTERÍSTIQUES TÈCNIQUES

Forjat tradicional amb un intereix de 50 cm, compost per biguetes de fusta serrada de pi silvestre (Pinus sylvestris) procedent d'Espanya, de 70x70 mm de secció, amb estries en els cantells, classe resistent C18 segons UNE-EN 338 i UNE-EN 1912, qualitat estructural ME-2 segons UNE 56544; per a classe d'ús 1 segons UNE-EN 335, amb protecció davant d'agents biòtics que es correspon amb la classe de penetració NP1 segons UNE-EN 351-1, amb acabat raspallat col·locades mitjançant recolzament sobre element estructural; entrebigat amb revoltó corbat d'una rosca de maó ceràmic cara vista massís d'elaboració manual (teular), color vermell, 28x13,5x4,5 cm, amb junts de 10 mm d'espessor, rebut amb morter de ciment industrial, color gris, M-7,5, subministrat a granel, acer UNE-EN 10080 B 500 S, quantia 1,1 kg/m², i malla electrosoldada ME 20x20 Ø 5-5 B 500 T 6x2,20 UNE-EN 10080, en capa de compressió de 4 cm de gruix de formigó lleuger HLE-25/F/8/XC3, sèrie Ultra Series Ligero "LAFARGEHOLCIM", densitat 1700 kg/m³, (quantitat mínima de ciment 275 kg/m³), fabricat en central, i abocament amb cubilot; apuntalament i desapuntalament de les biguetes. Inclús, filferro de lligar, separadors, elements de lligat de biguetes i cèrcols perimetrals de planta i buits.

NORMATIVA D'APLICACIÓ

Elaboració, transport i posada en obra del formigó: Código Estructural.

Execució: CTE. DB-SE-M Seguridad estructural: Madera.

CRITERI D'AMIDAMENT EN PROJECTE

Superfície mesurada en veritable magnitud des de les cares exteriors dels cèrcols del perímetre, segons documentació gràfica de Projecte, deduint els buits de superfície major de 6 m².

CONDICIONS PRÈVIES QUE S'HAN DE COMPLIR ABANS DE LA EXECUCIÓ DE LES UNITATS D'OBRA

PROCÉS D'EXECUCIÓ

CONSERVACIÓ I MANTENIMENT.

S'evitarà l'actuació sobre l'element d'accions mecàniques no previstes en el càlcul.

CRITERI D'AMIDAMENT EN OBRA I CONDICIONS D'ABONAMENT

Es mesurarà, en veritable magnitud, des de les cares exteriors dels cèrcols del perímetre, la superfície realment executada segons especificacions de Projecte, deduint els buits de superfície major de 6 m². Es consideren exclosos tots els elements integrants del sostre senyalats en els plànols i detalls del Projecte.

Codi LER

Tipus

Pes (kg)

Volum (l)

17 02 01

Fusta.

0,354

0,322

17 04 05

Ferro i acer.

0,236

0,112

17 01 02

Maons.

2,128

1,702

17 01 01

Formigó (formigons, morters i prefabricats).

0,961

0,641

Residus generats:

3,679

2,777

15 01 01

Envasos de paper i cartró.

0,072

0,096

17 02 03

Plàstic.

0,021

0,035

17 02 01

Fusta.

0,105

0,095

Envasos:

0,198

0,226

Total residus:

3,877

3,004
