EMF050

m²

Forjat de biguetes de fusta i entrebigat amb revoltons ceràmics.

100,06€

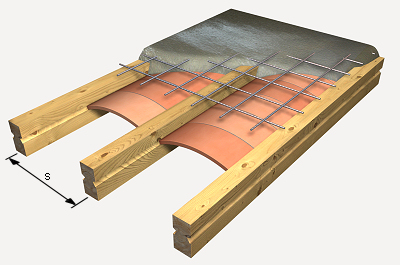

Forjat tradicional amb un intereix de 52 cm, compost per biguetes de fusta serrada de pi silvestre (Pinus sylvestris) procedent d'Espanya, de 70x70 mm de secció, amb estries en els cantells, classe resistent C18 segons UNE-EN 338 i UNE-EN 1912, qualitat estructural ME-2 segons UNE 56544; per a classe d'ús 1 segons UNE-EN 335, amb protecció davant d'agents biòtics que es correspon amb la classe de penetració NP1 segons UNE-EN 351-1, amb acabat raspallat; entrebigat amb revoltons ceràmics corbs, tipus revoltó, 52x17x2,4 cm, amb acabat rústic; i malla electrosoldada ME 20x20 Ø 5-5 B 500 T 6x2,20 UNE-EN 10080, en capa de compressió de 4 cm de gruix de formigó lleuger HLE-25/F/8/XC3, sèrie Ultra Series Ligero "LAFARGEHOLCIM", densitat 1700 kg/m³, (quantitat mínima de ciment 275 kg/m³), fabricat en central, i abocament amb cubilot; apuntalament i desapuntalament de les biguetes. Inclús filferro de lligar, separadors, elements de lligat de biguetes i cèrcols perimetrals de planta i buits.

Codi

Unitat

Descripció

Rendiment

Preu

unitari

Import

1

Materials

mt50spa052b

m

Tauló de fusta de pi, de 20x7,2 cm.

0,040

6,32

0,25

mt50spa101

kg

Claus d'acer.

0,045

1,87

0,08

mt50spa081a

U

Puntal metàl·lic telescòpic, de fins a 3 m d'altura.

0,013

19,25

0,25

mt07mee100hai1baa

m³

Fusta serrada de pi silvestre (Pinus sylvestris) procedent d'Espanya per biguetes, de fins a 5 m de longitud, de 70x70 mm de secció, amb estries en els cantells, classe resistent C18 segons UNE-EN 338 i UNE-EN 1912, qualitat estructural ME-2 segons UNE 56544; per a classe d'ús 1 segons UNE-EN 335, amb protecció davant d'agents biòtics que es correspon amb la classe de penetració NP1 segons UNE-EN 351-1, amb acabat raspallat.

0,009

720,32

6,48

mt07bce041a

U

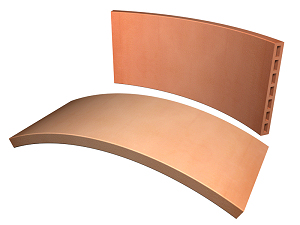

Revoltó ceràmic corb revoltó, 52x17x2,4 cm, amb acabat rústic.

7,000

1,65

11,55

mt07aco020o

U

Separador homologat per malla electrosoldada.

2,000

0,09

0,18

mt07ame010d

m²

Malla electrosoldada ME 20x20 Ø 5-5 B 500 T 6x2,20 UNE-EN 10080.

1,100

1,49

1,64

mt08var050

kg

Filferro galvanitzat per a lligar, de 1,30 mm de diàmetre.

0,017

1,50

0,03

mt10hal100b

m³

Formigó lleuger HA-25/F/8/XC3, sèrie Ultra Series Ligero "LAFARGEHOLCIM", de 1700 kg/m³ de densitat, quantitat mínima de ciment 275 kg/m³, fabricat en central.

0,147

261,08

38,38

Subtotal materials:

58,84

2

Mà d'obra

mo048

h

Oficial 1ª muntador d'estructura de fusta.

0,532

27,47

14,61

mo095

h

Ajudant muntador d'estructura de fusta.

0,532

24,43

13,00

mo044

h

Oficial 1ª encofrador.

0,116

27,47

3,19

mo091

h

Ajudant encofrador.

0,116

24,43

2,83

mo043

h

Oficial 1ª ferrallista.

0,027

27,47

0,74

mo090

h

Ajudant ferrallista.

0,027

24,43

0,66

mo045

h

Oficial 1ª estructurista, en treballs de posada en obra del formigó.

0,032

27,47

0,88

mo092

h

Ajudant estructurista, en treballs de posada en obra del formigó.

0,137

24,43

3,35

Subtotal mà d'obra:

39,26

3

Costos directes complementaris

%

Costos directes complementaris

2,000

98,10

1,96

Cost de manteniment decennal: 15,01€ en els primers 10 anys.

Costos directes (1+2+3):

100,06

UNITAT D'OBRA EMF050: FORJAT DE BIGUETES DE FUSTA I ENTREBIGAT AMB REVOLTONS CERÀMICS.

CARACTERÍSTIQUES TÈCNIQUES

Forjat tradicional amb un intereix de 52 cm, compost per biguetes de fusta serrada de pi silvestre (Pinus sylvestris) procedent d'Espanya, de 70x70 mm de secció, amb estries en els cantells, classe resistent C18 segons UNE-EN 338 i UNE-EN 1912, qualitat estructural ME-2 segons UNE 56544; per a classe d'ús 1 segons UNE-EN 335, amb protecció davant d'agents biòtics que es correspon amb la classe de penetració NP1 segons UNE-EN 351-1, amb acabat raspallat; entrebigat amb revoltons ceràmics corbs, tipus revoltó, 52x17x2,4 cm, amb acabat rústic; i malla electrosoldada ME 20x20 Ø 5-5 B 500 T 6x2,20 UNE-EN 10080, en capa de compressió de 4 cm de gruix de formigó lleuger HLE-25/F/8/XC3, sèrie Ultra Series Ligero "LAFARGEHOLCIM", densitat 1700 kg/m³, (quantitat mínima de ciment 275 kg/m³), fabricat en central, i abocament amb cubilot; apuntalament i desapuntalament de les biguetes. Inclús filferro de lligar, separadors, elements de lligat de biguetes i cèrcols perimetrals de planta i buits.

NORMATIVA D'APLICACIÓ

Elaboració, transport i posada en obra del formigó: Código Estructural.

Execució: CTE. DB-SE-M Seguridad estructural: Madera.

CRITERI D'AMIDAMENT EN PROJECTE

Superfície mesurada en veritable magnitud des de les cares exteriors dels cèrcols del perímetre, segons documentació gràfica de Projecte, deduint els buits de superfície major de 6 m².

CONDICIONS PRÈVIES QUE S'HAN DE COMPLIR ABANS DE LA EXECUCIÓ DE LES UNITATS D'OBRA

PROCÉS D'EXECUCIÓ

CONSERVACIÓ I MANTENIMENT.

S'evitarà l'actuació sobre l'element d'accions mecàniques no previstes en el càlcul.

CRITERI D'AMIDAMENT EN OBRA I CONDICIONS D'ABONAMENT

Es mesurarà, en veritable magnitud, des de les cares exteriors dels cèrcols del perímetre, la superfície realment executada segons especificacions de Projecte, deduint els buits de superfície major de 6 m². Es consideren exclosos tots els elements integrants del sostre senyalats en els plànols i detalls del Projecte.

Codi LER

Tipus

Pes (kg)

Volum (l)

17 02 01

Fusta.

0,352

0,320

17 04 05

Ferro i acer.

0,208

0,099

17 01 03

Teules i materials ceràmics.

1,470

1,176

17 01 01

Formigó (formigons, morters i prefabricats).

0,625

0,417

Residus generats:

2,655

2,012

15 01 01

Envasos de paper i cartró.

0,144

0,192

17 02 03

Plàstic.

0,042

0,070

17 02 01

Fusta.

0,147

0,134

Envasos:

0,333

0,396

Total residus:

2,988

2,407
