EMF020

m²

Sostre de biguetes i tauler estructural de fusta.

121,02€

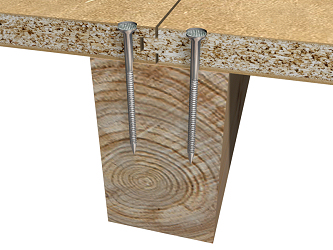

Sostre tradicional amb un intereix de 60 cm, compost per biguetes de fusta serrada de pi silvestre (Pinus sylvestris) procedent d'Espanya, de 70x70 mm de secció, classe resistent C18 segons UNE-EN 338 i UNE-EN 1912, qualitat estructural ME-2 segons UNE 56544; per a classe d'ús 1 segons UNE-EN 335, amb protecció davant d'agents biòtics que es correspon amb la classe de penetració NP1 segons UNE-EN 351-1, amb acabat raspallat col·locades mitjançant recolzament sobre element estructural; tauler estructural de partícules de fusta per a ús en ambient sec, tipus P4, segons UNE-EN 312, de 30 mm d'espessor, fixat amb cargols de cap aixamfranat, d'acer al carboni; membrana impermeabilitzant bicapa de 5 mm d'espessor, formada per una làmina superior bituminosa fonoabsorbent i una làmina inferior de feltre de polièster, segellada amb cinta autoadhesiva, de polietilè, amb adhesiu acrílic sense dissolvents, armadura de polietilè i pel·lícula de separació de paper siliconat, de 0,34 mm d'espessor i 60 mm d'amplada, desolidarització amb banda perimetral autoadhesiva desolidaritzant, d'escuma de polietilè de cel·les tancades, de 4 mm d'espessor i de 150 mm d'amplada, de color gris, i malla electrosoldada ME 20x20 Ø 5-5 B 500 T 6x2,20 UNE-EN 10080, en capa de compressió de 4 cm de gruix de formigó lleuger HLE-25/F/8/XC3, sèrie Ultra Series Ligero "LAFARGEHOLCIM", densitat 1700 kg/m³, (quantitat mínima de ciment 275 kg/m³), fabricat en central, i abocament amb cubilot; apuntalament i desapuntalament de les biguetes. Inclús connectors per a forjat de fusta i formigó, filferro de lligar, separadors, elements de lligat de biguetes i cèrcols perimetrals de planta i buits.

Codi

Unitat

Descripció

Rendiment

Preu

unitari

Import

1

Materials

mt50spa052b

m

Tauló de fusta de pi, de 20x7,2 cm.

0,040

6,32

0,25

mt50spa101

kg

Claus d'acer.

0,045

1,87

0,08

mt50spa081a

U

Puntal metàl·lic telescòpic, de fins a 3 m d'altura.

0,013

19,25

0,25

mt07mee100gai1baa

m³

Fusta serrada de pi silvestre (Pinus sylvestris) procedent d'Espanya per biguetes, de fins a 5 m de longitud, de 70x70 mm de secció, classe resistent C18 segons UNE-EN 338 i UNE-EN 1912, qualitat estructural ME-2 segons UNE 56544; per a classe d'ús 1 segons UNE-EN 335, amb protecció davant d'agents biòtics que es correspon amb la classe de penetració NP1 segons UNE-EN 351-1, amb acabat raspallat.

0,008

654,84

5,24

mt08eff020o

m²

Tauler estructural de partícules de fusta per a ús en ambient sec, tipus P4, segons UNE-EN 312, de 2400x900 mm i 30 mm de gruix, encadellat en els seus quatre cantells, Euroclasse D-s2, d0 de reacció al foc, segons UNE-EN 13501-1, classe E1 en emissió de formaldehid, segons UNE-EN 13986.

1,050

22,16

23,27

mt07emr118lb

U

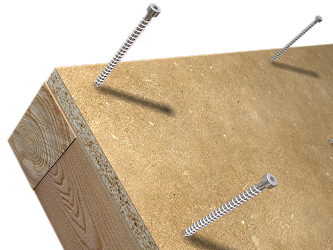

Cargol de cap aixamfranat, de 6 mm de diàmetre i 120 mm de longitud, d'acer al carboni, amb tractament superficial a base de resina epoxi, per a classes de servei 1, 2 i 3 segons UNE-EN 1995-1-1.

9,000

0,58

5,22

mt15pdr030a

m²

Membrana impermeabilitzant bicapa de 5 mm d'espessor, formada per una làmina superior bituminosa fonoabsorbent i una làmina inferior de feltre de polièster.

1,050

19,35

20,32

mt15pdr050c

m

Cinta autoadhesiva, de polietilè, amb adhesiu acrílic sense dissolvents, armadura de polietilè i pel·lícula de separació de paper siliconat, de 0,34 mm d'espessor i 60 mm d'amplada, rang de temperatura de treball de -40 a 80°C, per al segellat en les trobades dels panells i per a la fixació i el segellat de làmines impermeabilitzants i per al control del vapor, subministrada en rotllos de 25 m de longitud.

0,500

1,53

0,77

mt16pdr030a

m

Banda perimetral autoadhesiva desolidaritzant, d'escuma de polietilè de cel·les tancades, de 4 mm d'espessor i de 150 mm d'amplada, de color gris.

1,000

2,66

2,66

mt07emr200a

U

Cargol d'acer galvanitzat qualitat 6.8 segons UNE-EN ISO 898-1, tipus M-7,5, de cabota hexagonal i rosca mètrica total segons DIN 931 i UNE-EN ISO 4014, de 7,5 mm de diàmetre i 155 mm de longitud, amb anell de fi de carrera, per a la seva utilització com a connectors en forjats de fusta i formigó.

6,100

2,32

14,15

mt07aco020o

U

Separador homologat per malla electrosoldada.

2,000

0,09

0,18

mt07ame010d

m²

Malla electrosoldada ME 20x20 Ø 5-5 B 500 T 6x2,20 UNE-EN 10080.

1,100

1,49

1,64

mt08var050

kg

Filferro galvanitzat per a lligar, de 1,30 mm de diàmetre.

0,017

1,50

0,03

mt10hal100b

m³

Formigó lleuger HA-25/F/8/XC3, sèrie Ultra Series Ligero "LAFARGEHOLCIM", de 1700 kg/m³ de densitat, quantitat mínima de ciment 275 kg/m³, fabricat en central.

0,042

261,08

10,97

Subtotal materials:

85,03

2

Mà d'obra

mo048

h

Oficial 1ª muntador d'estructura de fusta.

0,703

27,47

19,31

mo095

h

Ajudant muntador d'estructura de fusta.

0,233

24,43

5,69

mo044

h

Oficial 1ª encofrador.

0,116

27,47

3,19

mo091

h

Ajudant encofrador.

0,116

24,43

2,83

mo043

h

Oficial 1ª ferrallista.

0,027

27,47

0,74

mo090

h

Ajudant ferrallista.

0,027

24,43

0,66

mo045

h

Oficial 1ª estructurista, en treballs de posada en obra del formigó.

0,009

27,47

0,25

mo092

h

Ajudant estructurista, en treballs de posada en obra del formigó.

0,039

24,43

0,95

Subtotal mà d'obra:

33,62

3

Costos directes complementaris

%

Costos directes complementaris

2,000

118,65

2,37

Cost de manteniment decennal: 18,15€ en els primers 10 anys.

Costos directes (1+2+3):

121,02

Referència norma UNE i Títol de la norma transposició de norma harmonitzada

Aplicabilitat_(a)

Obligatorietat_(b)

Sistema_(c)

UNE-EN 13986:2006/A1:2015

13.11.2015

13.11.2016

1/2+/3/4

Tableros derivados de la madera para utilización en la construcción. Características, evaluación de la conformidad y marcado.

UNITAT D'OBRA EMF020: SOSTRE DE BIGUETES I TAULER ESTRUCTURAL DE FUSTA.

CARACTERÍSTIQUES TÈCNIQUES

Sostre tradicional amb un intereix de 60 cm, compost per biguetes de fusta serrada de pi silvestre (Pinus sylvestris) procedent d'Espanya, de 70x70 mm de secció, classe resistent C18 segons UNE-EN 338 i UNE-EN 1912, qualitat estructural ME-2 segons UNE 56544; per a classe d'ús 1 segons UNE-EN 335, amb protecció davant d'agents biòtics que es correspon amb la classe de penetració NP1 segons UNE-EN 351-1, amb acabat raspallat col·locades mitjançant recolzament sobre element estructural; tauler estructural de partícules de fusta per a ús en ambient sec, tipus P4, segons UNE-EN 312, de 30 mm d'espessor, fixat amb cargols de cap aixamfranat, d'acer al carboni; membrana impermeabilitzant bicapa de 5 mm d'espessor, formada per una làmina superior bituminosa fonoabsorbent i una làmina inferior de feltre de polièster, segellada amb cinta autoadhesiva, de polietilè, amb adhesiu acrílic sense dissolvents, armadura de polietilè i pel·lícula de separació de paper siliconat, de 0,34 mm d'espessor i 60 mm d'amplada, desolidarització amb banda perimetral autoadhesiva desolidaritzant, d'escuma de polietilè de cel·les tancades, de 4 mm d'espessor i de 150 mm d'amplada, de color gris, i malla electrosoldada ME 20x20 Ø 5-5 B 500 T 6x2,20 UNE-EN 10080, en capa de compressió de 4 cm de gruix de formigó lleuger HLE-25/F/8/XC3, sèrie Ultra Series Ligero "LAFARGEHOLCIM", densitat 1700 kg/m³, (quantitat mínima de ciment 275 kg/m³), fabricat en central, i abocament amb cubilot; apuntalament i desapuntalament de les biguetes. Inclús connectors per a forjat de fusta i formigó, filferro de lligar, separadors, elements de lligat de biguetes i cèrcols perimetrals de planta i buits.

NORMATIVA D'APLICACIÓ

Elaboració, transport i posada en obra del formigó: Código Estructural.

Execució: CTE. DB-SE-M Seguridad estructural: Madera.

CRITERI D'AMIDAMENT EN PROJECTE

Superfície mesurada en veritable magnitud des de les cares exteriors dels cèrcols del perímetre, segons documentació gràfica de Projecte, deduint els buits de superfície major de 6 m².

CONDICIONS PRÈVIES QUE S'HAN DE COMPLIR ABANS DE LA EXECUCIÓ DE LES UNITATS D'OBRA

PROCÉS D'EXECUCIÓ

CONSERVACIÓ I MANTENIMENT.

S'evitarà l'actuació sobre l'element d'accions mecàniques no previstes en el càlcul.

CRITERI D'AMIDAMENT EN OBRA I CONDICIONS D'ABONAMENT

Es mesurarà, en veritable magnitud, des de les cares exteriors dels cèrcols del perímetre, la superfície realment executada segons especificacions de Projecte, deduint els buits de superfície major de 6 m². Es consideren exclosos tots els elements integrants del sostre senyalats en els plànols i detalls del Projecte.

Codi LER

Tipus

Pes (kg)

Volum (l)

17 02 01

Fusta.

20,824

18,931

17 04 05

Ferro i acer.

0,208

0,099

17 06 04

Materials d'aïllament diferents dels especificats en els codis 17 06 01 i 17 06 03.

0,047

0,078

17 01 01

Formigó (formigons, morters i prefabricats).

0,179

0,119

Residus generats:

21,258

19,228

15 01 01

Envasos de paper i cartró.

0,168

0,224

17 02 03

Plàstic.

0,045

0,075

17 02 01

Fusta.

0,020

0,018

Envasos:

0,233

0,317

Total residus:

21,491

19,545
